网络监控安装,这五种安装方法你必须了解

时间:2020-02-11 04:01:24 点击:58226次

在监控系统工程安装实践中,要根据不同应用环境,客户不同的需求,来设计制定监控解决方案,合理的的监控解决方案可以兼具稳定性,经济性,效率性。今天就来说说几种网络监控系统安装的几种传输方式。

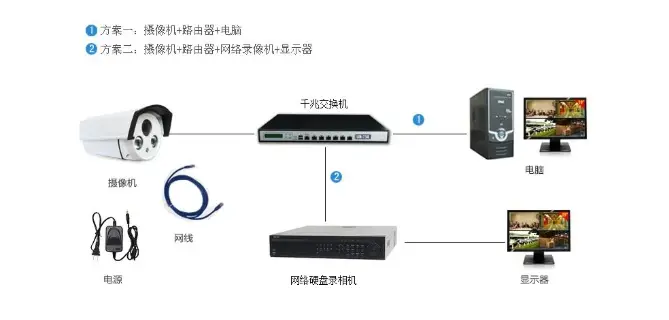

第一种:传统方式,即网络摄像机+电源+网线组成


在综合布线的时候,同时要布电源线和网线,电源也可以就近取220V交流电,这样节省电源线材,这里暂不讨论它的利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVR。


第二种:POE供电方式,有网络摄像机+POE交换机

这样就比前面一种方式节省一条电源线,一台网络摄像机只要一根网线作为传输信号的介质就可以,不再用到电源线了。网线用非屏蔽超五类双绞线就可以了,传输距离100米没有任何问题。

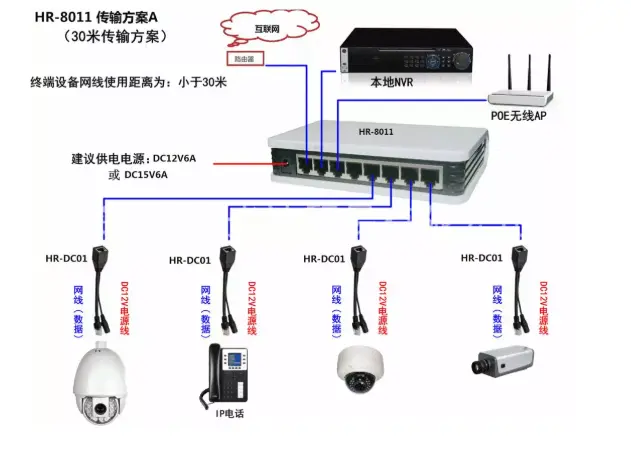

连接方式如下图:




第三种:远距离的情况下,网络摄像机+光纤+收发器,可以传输距离更远!

刚才前面我们说了,网线传输正常100米以内,那么超过100米的情况,我们一般考虑用光纤传输了,光纤不但传输距离远(可以传输20公里)而且效果稳定。我们都知道,光纤传输数据的时候,把数据信号转换成光信号传输,再把光信号转换成数据信号,这样我们使用光纤收发器配合来完成工作。

如图:



第四种:无线传输方式,摄像机+无线网桥。

在具体监控系统实施环境中,如果布线困难碰到天然屏障或者不可逾越的障碍的时候,我们可以使用无线传输方式,这样就用到无线网桥了。在比如,已经硬化路面的小区,电梯,已经建好的工厂,距离较远的空旷地带,野外等等这些环境都适用无线传输方式。无线网桥,可以将网络信号转换成无线电波进行点对点的传输。成对使用。由于点对点定向传输,可以实现远距离的无线传输,从几百米到几十公里。使用无线网桥的施工注意点:在发射和接收端之间不能有遮挡,不能有障碍。这样信号传输才会稳定。


第五种:远距离传输,网络摄像机+光纤专网+收发器

监控传输网络系统主要利用运营商光纤资源,达到传输的目的,为中心管理平台的各项应用提供基础保障,能够更好的服务于各类用户。问题是费用太高,一般只有公共服务工程采用这种组网,如天网工程。

网络结构如下图所示:


数据中心核心网

核心层主要设备是核心交换机,作为整个网络的大脑,核心交换机的配置性能较高。目前核心交换机一般都具备双电源、双引擎,故核心交换机一般不采用双核心交换机部署方式,但是对与核心交换机的背板带宽及处理能力要求较高。


前端视频资源接入

前端网络采用独立的IP地址网段,完成对前端多只监控设备的互联。前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。前端网络接入目前采用两种常用方式,通常为点对点光纤接入的方式和点对多点的PON接入方式。接入层需对NVR存储设备的网络接入提供支撑,确保NVR存储设备网络环境安全可靠。
